羅茨（腰輪）流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易雙方統一標準，必需將實際體積轉換成基準條件下的標準體積（101.325 kPa 20℃）。為了實現這一目的，羅茨（腰輪）流量計能對氣體的體積進行精確修正，測量天燃?xì)?、城市煤氣、丙烷、氮?dú)狻⒐I(yè)惰性氣體等非腐蝕性氣體行業的理想儀表。

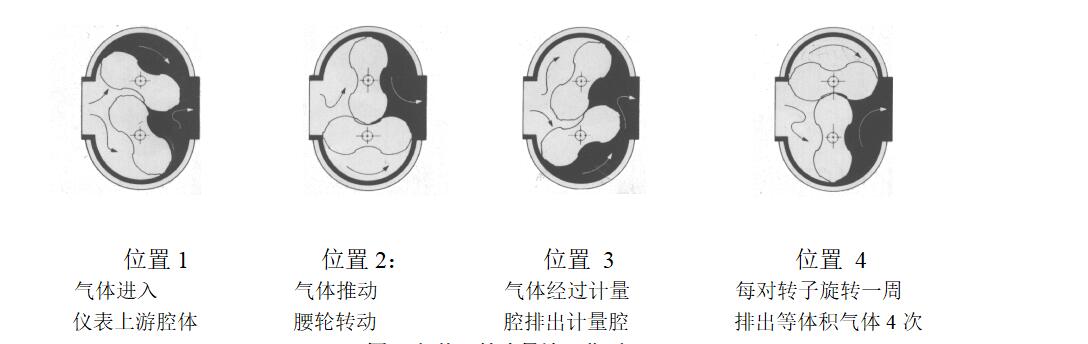

羅茨（腰輪）流量計，主要由殼體、共軛轉子和智能流量積算儀等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P_入＞P_出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體。其計量過程和工作原理如圖2所示（圖中僅表示了四分之一周期）。

羅茨（腰輪）流量計由溫度和壓力檢測、流量傳感器以及微處理器單元組成。智能流量積算儀中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正，氣態方程如下：

式中： Qn：標準狀態下的體積流量（m³/h）；           Qg: 工況狀態下的體積流量（m³/h）；
Pg：流量計壓力檢測點處的表壓（kPa）；        Pa：當?shù)卮髿鈮海╧Pa）；
Tg：介質的絕對溫度（273.15＋t）(K)；        t：被測介質溫度（℃）；
Zn：標準狀態下的壓縮系數；                  Zg：工作狀態下的壓縮系數；
Tn：標準狀態下的絕對溫度（273.15＋20）(K)； Pn：標準大氣壓（101.325 kPa）。
注：天然氣Zn/Zg＝Fz²，F(xiàn)z稱為超壓縮因子，按中國石油天然氣總公司的標準SY/T6143-1996中的公式進行計算。

寬量程：

根據不同規格，最高范圍度可達到1:216

低始動流量：

根據不同規格，最低始動流量可達到0.04m3/h。

高精度、高重復性：

長期精度不受介質的影響，長期運行，精度穩定。

壓力損失小：

根據不同規格，壓力損失為0.08kPa-0.58kPa。

高集成度，低功耗

采用先進的微機技術與高性能的集成芯片，整機功能強大，性能優越.

結構緊湊：

壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。

數字壓力溫度傳感器

數字溫度傳感器和數字壓力傳感器配置，單獨校準與檢定，更換、維護和使用方便。

分段修正

按流量頻率信號，可將儀表系數分六段自動進行線性修正，提高儀表的寬范圍精度.

完整數據存儲功能，

采用E2PROM數據存儲芯片，保存用戶參數、廠家參數，及時的數據保存功能，可防止突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。

基本輸出完整。

智能流量計帶有基表脈沖輸出、工況或標況脈沖信號輸出，和標定脈沖輸出。RS485接口輸出，也可根據用戶需要輸出4～20mA標準模擬信號。

數據追溯管理

實時數據庫，通過RS-485通訊接口，可查詢分析。

GPRS實時管理系統

本系列中,B型表具有GPRS傳輸功能，可在線、定時長、定點實現傳輸功能，極其容易組建GPRS無線網絡系統。

本流量計執行JB/T 7385-1994 《氣體腰輪流量計》和JJG633-2005《氣體容積式流量計檢定規程》的計量技術規范與標準，符合國家標準GB3836.1-2010 《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010 《爆炸性環境第4部分：由本質安全“i”保護的設備》標準
精度等級：
1.0級：Qmax-0.2Qmax ±1.0% 0.2 Qmax-Qmin ±2.0%
1.5級：Qmax-0.2Qmax ±1.5% 0.2 Qmax-Qmin ±3.0%
未特殊注明產品，按照1.5級精度出廠，其余精度，訂貨時，需要特殊說明定制。
流量計量計規格、基本參數和性能指標（見表1）

型規格號	公稱通徑 DN （mm）	量程比	流量范圍（m³/h）	始動 流量 m³/h	Qmax時 壓力損失 kPa	yi	儀表系數	最大工作壓力 MPa	公稱壓力 MPa	材質
TLLQ-10	25	12:1	0.5-10	0.04	0.10			<0.6	1.6	鋁合金
TLLQ-16	25	20:1	0.8-16	0.04	0.10		7633.37	<0.6	1.6
TLLQ-25	40	25:1	1-25	0.07	0.10		4694.65	<1.2 <2.0	1.6 2.5
TLLQ-40	40	40:1	1-40	0.07	0.14		3892.31
TLLQ-65	50	65:1	1-65	0.1	0.10		1584.24
TLLQ-85	50	70:1	1.1-85	0.1	0.14		1584.24
TLLQ-100	80	70:1	1.5-100	0.1	0.11		987.581
TLLQ-150	80	120:1	1.2-150	0.12	0.15		730.785
TLLQ-200	80	70:1	3-200	0.15	0.18		479.837
TLLQ-250	100	80:1	3-250	0.11	0.18		306.804	<1.2	1.6
TLLQ-300	100	120:1	2.5-300	0.11	0.13		306.804
TLLQ-450	100	110:1	4-450	0.1	0.20		231.350x2
TLLQ-500	100	125:1	4-500	0.1	0.20
TLLQ-650	150	80:1	8-650	0.65	0.35		86.7083			鋁、鑄鐵
TLLQ-1000	150	90:1	11-1000	0.76	0.45		61.8990			鋁、鑄鐵
TLLQ-1600	200	64:1	25-1600	1.2	0.50		50.2425			鋁、鑄鐵
TLLQ-3000	250	40:1	75-3000	8.0	0.45					鋁、鑄鐵

(以上參數如有修改恕不另行通知)
