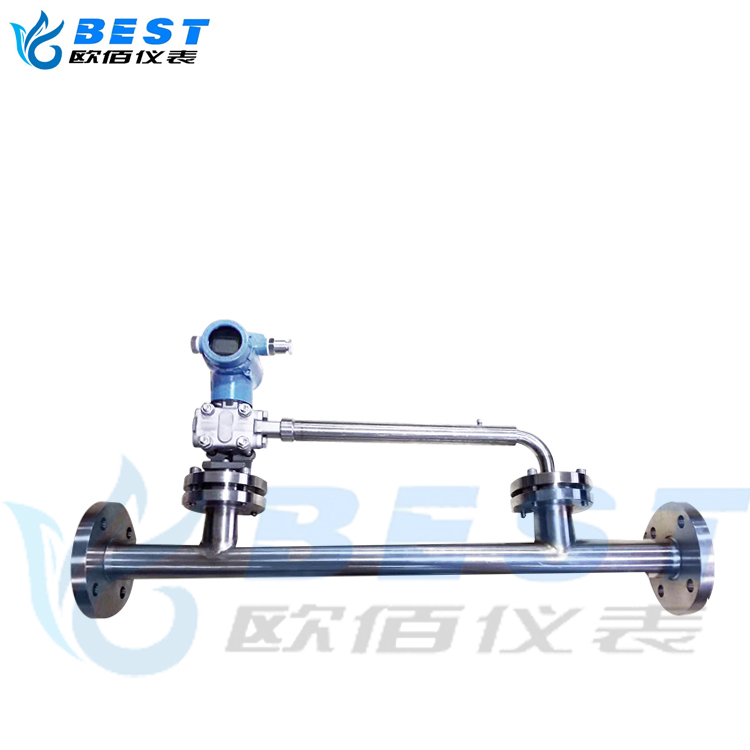

管道式工業在線密度計用于各種液體或液態混合物密度在線測量的自動化測量儀表。在石油行業中廣泛應用于石油、煉油、調油、油水界面的檢測；
工業生產現場用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度的檢測；在造紙業用于黑漿、綠漿、白漿及堿溶液密度的檢測；在化工領域還用于清潔劑、乙二醇、碳酸、尿素及聚合物密度的檢測；它還廣泛用于制藥行業、奶制品行業、采礦業等等。
管道式工業在線密度計工作時連續在線測量液體密度，無過程中斷。可直接用于生產過程的控制。采用一體化的兩線制變送器結構，無活動部件安裝使用方便、維護簡單。

智能工業在線密度計實質上為一差壓變送器。其工作原理：一定高度的液柱產生的壓力與該液體的密度成正比。

即：P=ρ gh	式中：P—— 一定高度的液柱產生的壓力
		ρ —— 該液體的密度
		g—— 測量地重力加速度
		h—— 液柱的高度
根據壓力儀表測量的壓力值，在測量地重力加速度與液柱的高度已知的條件下，就可以得到被測量液體的密度值。


* 密度測量范圍：（0 2）g/cm³		* 準確度等級：0.2 級、0.5 級
* 分辨率：0.005g/cm³		* 工作電壓：（18.5	）V DC（常用 24V DC，負載 250Ω ）
* 環境溫度：（-10 60）℃ 環境濕度：（5	90）%RH	* 輸出信號：（4 20）mA 選加數字信號（HART 協議）
* 顯示表頭：LCD/LED 數字顯示器、智能 LCD 顯示器		* 機械安裝方式：法蘭連接、卡箍連接

4、主要特點

* 出色的過壓保護結構、優越的溫度穩定性、全焊接密封，設計堅固可靠
* 適合測量高溫和低溫、含雜質高粘度的介質
* 固定插入式膜片設計，工廠校準，方便現場組態
* 適用于罐體、管道，流動或者靜止介質的密度測量
* 本安型可用于危險環境
* 衛生型可用于食品、藥品生產現場

性能指標	測量范圍	范圍1:0-1.5g/cm3 范圍2:0-2g/cm3 范圍3:0-3g/cm3
	精度等級	A級：±0.001 g/cm3B級：±0.005 g/cm3 C級：±0.01 g/cm3
	12個月內穩定性	0.021×10-3 g/cm3
	環境溫度影響(每10℃)	0.003×10-3 g/cm3
	靜壓影響(1kgf/cm)	0.001×10-3 g/cm3c該系統誤差通過在靜壓時校準予以消除
	電源影響	±0.005 %校準量程/伏
	電磁干擾影響	設計滿足IEC801和歐洲標準EN50081EN50082

功能描述	溫度	Pt1000(-40-450℃)
	輸出信號	兩線制采用4-20mA/Hart輸出
	電源	傳感器供電：24V DC轉換器供電：24V DC或220V AC
	指示	LCD就地顯示
	溫度范圍	環境：-40-85℃過程：-40-100℃ 正常工作：-40-85℃
	啟動時間	0.2秒
	濕度范圍	0-100%RH
	溫度補償	自動 Pt1000

物理指標	過程連接	衛生型：316L SST卡箍連接工業型：316L SST法蘭連接
	觸液部分	316L、哈氏合金、鉭膜片可選
	非觸液部分	填充液：硅油（DC200/350,DC200/20,DC704）Syltherm800或Glycerin/水
	結構形式	管道或垂直安裝方式

TMGD---	管道式工業在線密度計
	代號	量程
	A B C	0,5 a 1.25 g/cm3 1.0 a 2.5 g/cm3 2.0 a 5.0 g/cm3
		代碼	膜片材質
		H I Z	哈氏合金C276 316L不銹鋼其他
			代碼	填充度
			A S G T Z	DC 200/350 DC 200/20 甘油和水 Syltherm 800 其他
			代碼	顯示
			N M	不帶顯示帶顯示
				代碼	電氣接口
				O A B Z	1/2-14NPT M20×1/2 Pg13,5 DIN 其他
					代碼	安裝
					1 2	頂部側面
						代碼		過程接口尺寸、承壓比及標準
						6 6 6 9 Z	1 2 3 C Z	3″150# ANSI B-16.5 3″300# ANSI B-16.5 3″600# ANSI B-16.5 DN 80 PN25/40 2526-FORM D 其他
								代碼	其它選項
								HI ZZ	316不銹鋼外殼其他特殊材質
