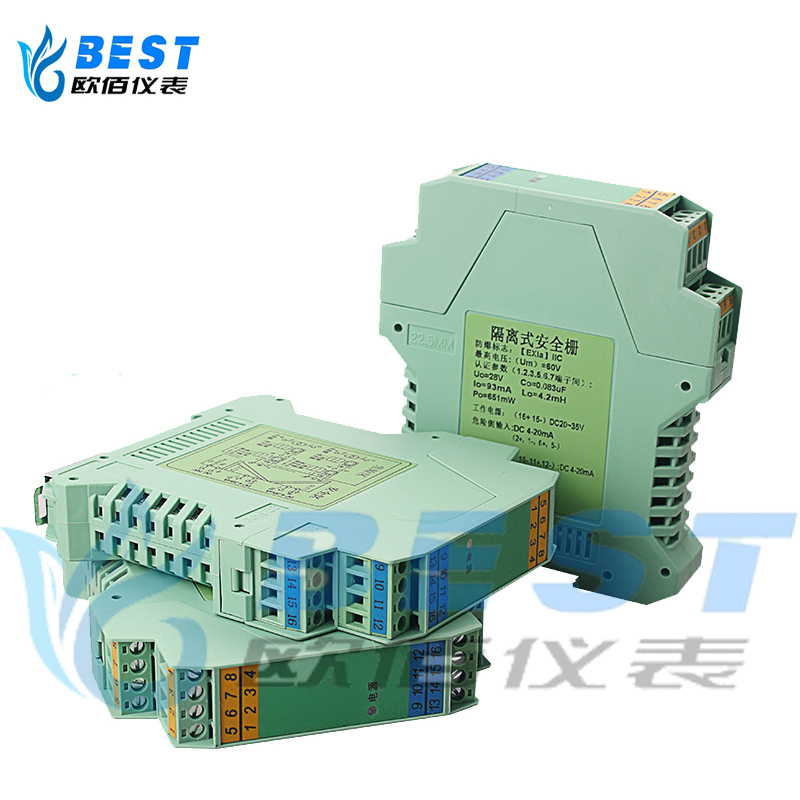

熱電偶輸入型安全柵

1熱電偶輸入型安全柵，接收現場危險區域的···

我要咨詢

產品介紹
產品特點
產品參數
產品選型
安裝維護
產品視頻

1熱電偶輸入型安全柵，接收現場危險區域的熱電偶信號或其它毫伏信號，經過隔離和線性化處理，轉換為線性化的直流信號輸出至安全區域的控制系統或其它單元組合儀表。
2智能化的熱電偶溫度變送器，可對熱電偶類型和量程范圍進行組態設定。
3本安全柵需要獨立供電，輸入端-輸出端-電源端三端隔離。

4帶有工作電源指示燈。

5即插即拔式接線端子，DIN導軌卡式安裝。

作電源	電源接線：獨立的接線端子 3+ ，4- ，可帶電插拔
	電源電壓：18V DC ~ 32V DC
	電源指示：通電LED燈亮：綠色

輸入回路（Exia IIC 危險區）	輸入通道：端子9、10、11，13、14、15接熱電阻
	輸入熱電阻信號：Pt100、Pt50、Cu100、Cu50等
	引線電阻：≤200Ω/線

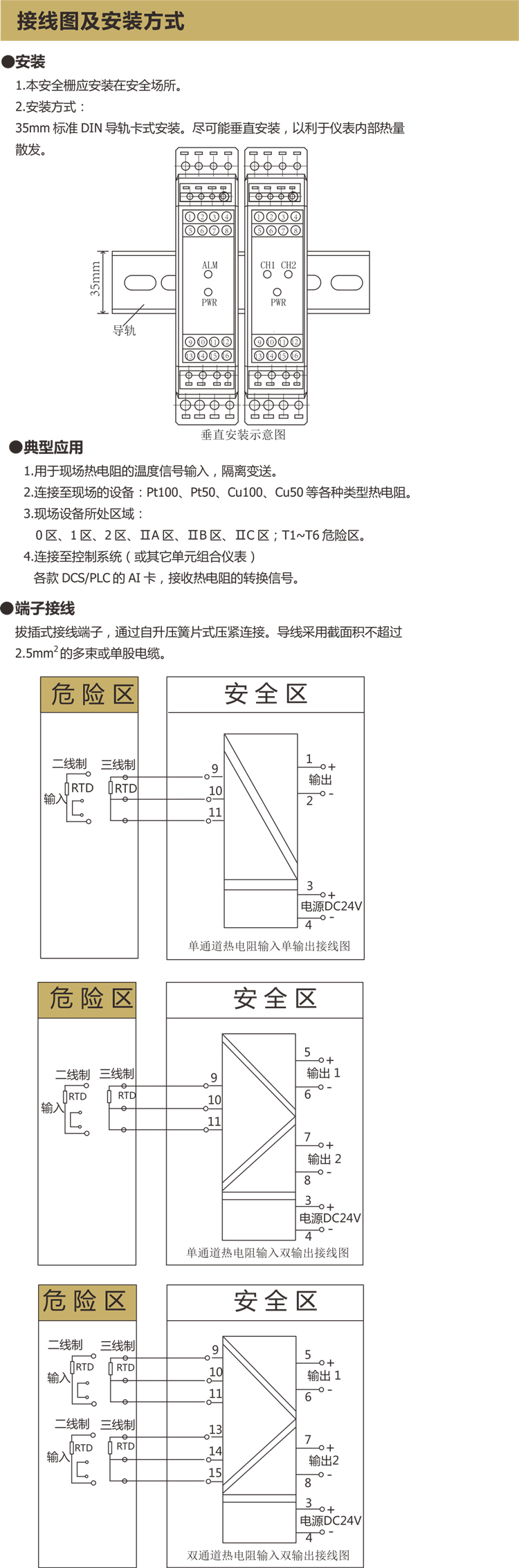

輸出回路（安全區）	輸出通道：端子5、6；7、8接線（詳見端子接線圖）
	輸出信號：4-20mA；0-10mA；0-20mA；（或指定電流量程）
	負載能力：≤300Ω（若需要更大負載能力請定制）
	輸出電壓：1-5V; 0-5V; 0-10V;（或指定電壓量程）
	負載能力：0（1）~5V：≥1MΩ；0-10V:≥2MΩ

性能指標	隔離精度：±0.2%F?S (25℃±2℃不包括冷端補償）
	溫度漂移：＜30ppm/℃
	響應時間：≤0.5ms
	電源電壓變動影響：±0.1%（允許電壓范圍）
	絕緣電阻：≥100MΩ（輸入/輸出/電源之間）
	介電強度：≥2500V AC（輸入/輸出/電源間漏電1mA）
	隔離能力：1500VAC/1分鐘 50HZ
	通道隔離：輸入-輸出-電源之間隔離
	電磁兼容：EMC符合IEC61000-4

環境條件	工作溫度：-20℃~+60℃
	工作中允許相對濕度：10%RH~90%RH（40℃）
	工作中允許大氣壓力：80Kpa~110Kpa

產品規格	結構：導軌式；ABS材質機殼；插拔式端子；
	外形尺寸：W13.5D100115（mm） W22.5D100115（mm）
	整機重量：170g~190g
