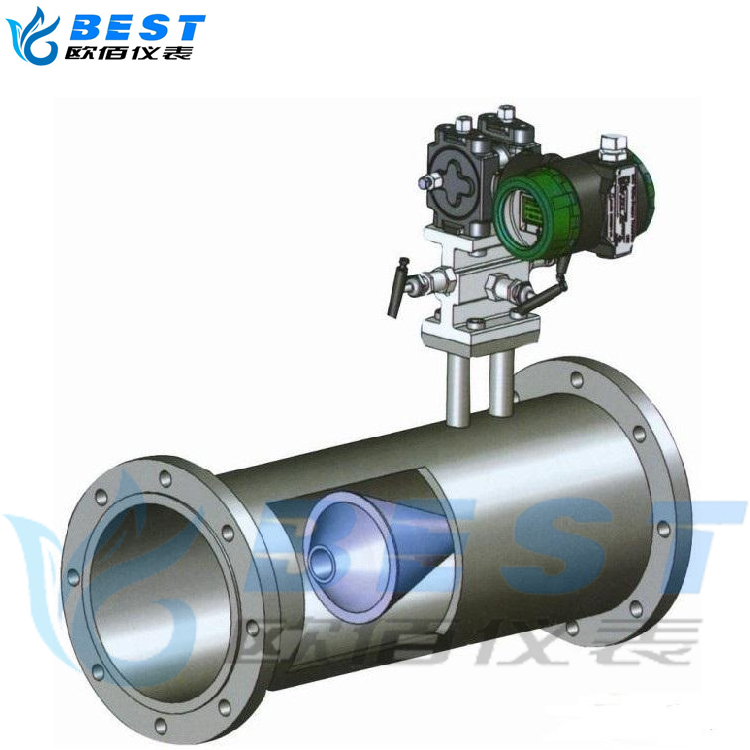

V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。V錐流量計穩定性好、準確性高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有顆粒流體、低壓流體、高含濕氣體及各種臟污流體。
1、公稱直徑：15mm≤DN≤1800mm
2、公稱壓力：PN≤40MPa
3、雷諾數范圍：5×10 3≤ReD≤10 7
4、精度等級：0.5級，1級
5、直管段長度：前1～3D，后0～1D
6、適用介質：氣體、液體、蒸汽等各種介質
7、孔徑比：β=0.3～0.75
8、最高溫度：540℃
9、重復精度：±0.1%
10、量程比：15：1
型號規格及說明
型 號 規 格 | 說 明 | |||||||
TVRF | V錐流量計 | |||||||
取壓方式 | G | 管接取壓 | ||||||
連接方式 | 1 | 法蘭連接 | ||||||
2 | 直接焊接 | |||||||
管道規格 | 0040 | 0040代表DN40 | ||||||
管道材質 | C | 碳鋼 | ||||||
P | 不銹鋼 | |||||||
H | 合金鋼 | |||||||
公稱壓力 | 025 | 0.25MPa | ||||||
06 | 0.6MPa | |||||||
10 | 1MPa | |||||||
… | …… | |||||||
160 | 16MPa | |||||||
